電磁流量計在調節閥門

電磁流量計可以做為流量傳感器給閥門一個信號，閥門根據一個信號控制閥門大小，做一個閉環處理，西安云儀專業生產電磁流量計，同時也做一些系統，可直接聯系我們，我們會提供全套的方案。

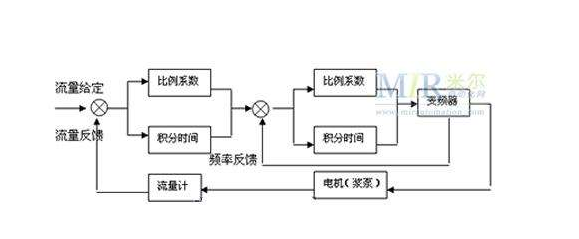

需要的設備是：電磁流量計  電動調節閥  PID控制器（上圖通過頻率控制泵的功率來控制流速和閥門控制原理一樣）

ID控制器（比例-積分-微分控制器），由比例單元(P)、積分單元(I)和微分單元(D)組成。透過Kp，Ki和Kd三個參數的設定。PID控制器主要適用于基本上線性，且動態特性不隨時間變化的系統。

PID控制器（Proportion Integration Differentiation.比例-積分-微分控制器），由比例單元 P、積分單元 I 和微分單元 D 組成。通過Kp， Ki和Kd三個參數的設定。PID控制器主要適用于基本線性和動態特性不隨時間變化的系統。
PID 控制器是一個在工業控制應用中常見的反饋回路部件。這個控制器把收集到的數據和一個參考值進行比較，然后把這個差別用于計算新的輸入值，這個新的輸入值的目的是可以讓系統的數據達到或者保持在參考值。和其他簡單的控制運算不同，PID控制器可以根據歷史數據和差別的出現率來調整輸入值，這樣可以使系統更加準確，更加穩定。可以通過數學的方法證明，在其他控制方法導致系統有穩定誤差或過程反復的情況下，一個PID反饋回路卻可以保持系統的穩定。

一個控制回路包括三個部分：
系統的傳感器得到的測量結果 控制器作出決定 通過一個輸出設備來作出反應 控制器從傳感器得到測量結果，然后用需求結果減去測量結果來得到誤差。然后用誤差來計算出一個對系統的糾正值來作為輸入結果，這樣系統就可以從它的輸出結果中消除誤差。
在一個PID回路中，這個糾正值有三種算法，消除目前的誤差，平均過去的誤差，和透過誤差的改變來預測將來的誤差。
比如說，假如一個水箱在為一個植物提供水，這個水箱的水需要保持在一定的高度。一個傳感器就會用來檢查水箱里水的高度，這樣就得到了測量結果?？刂破鲿?huì)有一個固定的用戶輸入值來表示水箱需要的水面高度，假設這個值是保持65%的水量。控制器的輸出設備會連在一個馬達控制的水閥門上。打開閥門就會給水箱注水，關上閥門就會讓水箱里的水量下降。這個閥門的控制信號就是我們控制的變量，它也是這個系統的輸入來保持這個水箱水量的固定。
PID控制器可以用來控制任何可以被測量的并且可以被控制的變量。比如，它可以用來控制溫度，壓強，流量，化學成分，速度等等。汽車上的巡航定速功能就是一個例子。
一些控制系統把數個PID控制器串聯起來，或是鏈成網絡。這樣的話，一個主控制器可能會為其他控制輸出結果。一個常見的例子是馬達的控制。我們會常常需要馬達有一個控制的速度并且停在一個確定的位置。這樣呢，一個子控制器來管理速度，但是這個子控制器的速度是由控制馬達位置的主控制器來管理的。
連合和串聯控制在化學過程控制系統中是很常見的。

電磁流量計在系統中做為流量傳感器使用
