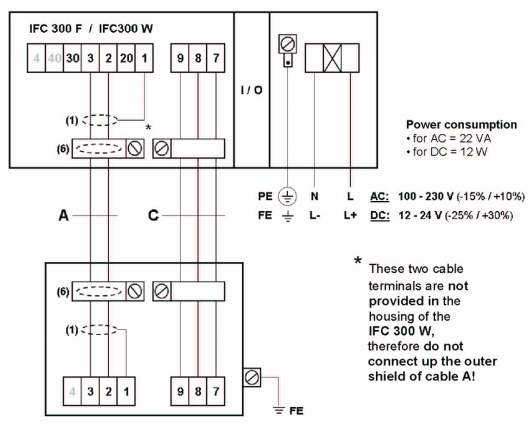

IFC300傳感器與轉換器間接線
1,2,3代表了傳感器與轉換器間的信號傳輸
7,8,9代表了傳感器與轉換器間的勵磁傳輸

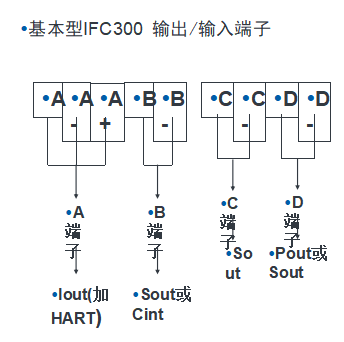

Iout –電流輸出—有源或無源方式
Sout—狀態輸出—無源方式
Cint---控制輸入—無源方式
Pout—脈沖輸出—無源方式
有源方式: 為后位儀表提供電源
用a表示如Ia(有源電流輸出)
無源方式:后位儀表需要外部電源
Uext=<32v
用P表示如Ip(無源電流輸出)
